Áp kế là gì? Đây là câu hỏi phổ biến của nhiều doanh nghiệp khi vận hành nồi hơi, bình chịu áp lực, hệ thống khí nén hay các dây chuyền công nghiệp có yêu cầu kiểm soát áp suất nghiêm ngặt. Áp kế (pressure gauge) là thiết bị dùng để đo áp suất của chất lỏng hoặc chất khí trong hệ thống kín, giúp người vận hành theo dõi áp suất thực tế và đảm bảo hệ thống luôn hoạt động trong giới hạn an toàn cho phép.
Trong công nghiệp, áp kế là thiết bị an toàn đặc biệt quan trọng, thường được lắp trên nồi hơi, bình chịu áp lực, đường ống dẫn hơi, hệ thống thủy lực và nhiều thiết bị áp lực khác. Đây cũng là thiết bị bắt buộc phải kiểm định kỹ thuật an toàn theo quy định của Nhà nước trước khi đưa vào sử dụng và trong suốt quá trình vận hành định kỳ.
Việc hiểu rõ áp kế là gì, cách phân loại, cấu tạo cũng như thời hạn kiểm định định kỳ sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, đảm bảo an toàn sản xuất, hạn chế sự cố cháy nổ và tránh các rủi ro pháp lý liên quan đến kiểm định thiết bị áp lực.
Nội dung chính

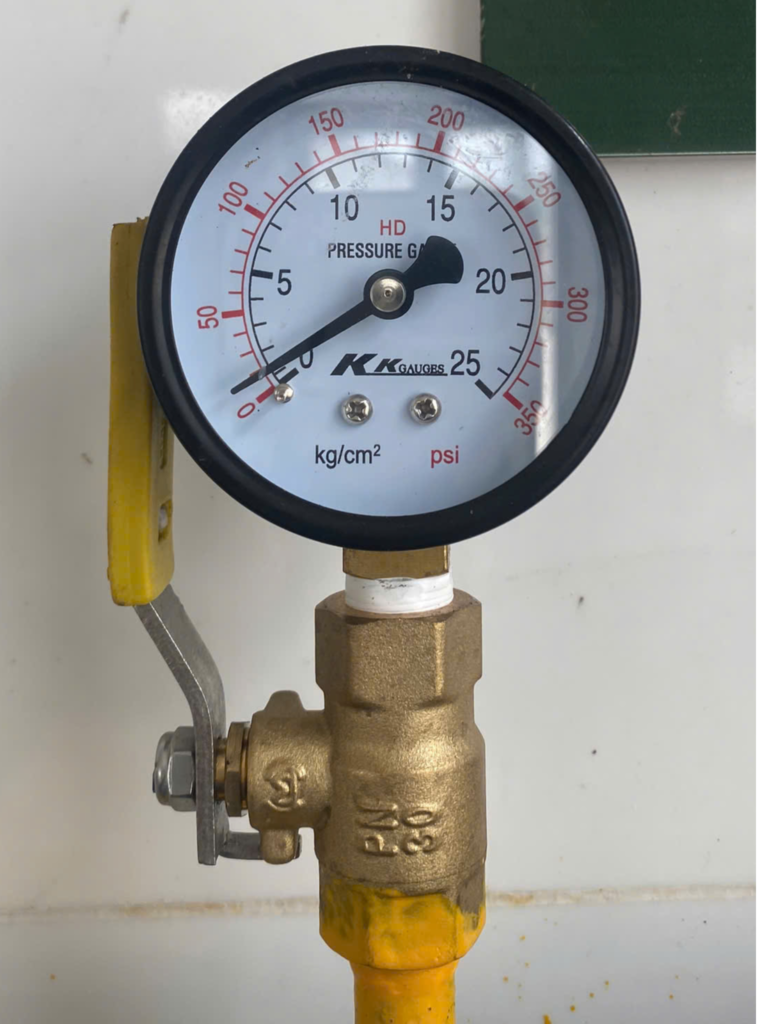

I. Định nghĩa áp kế là gì?
Áp kế (hay còn gọi là đồng hồ đo áp suất) là thiết bị dùng để đo áp suất của môi chất bên trong hệ thống kín như khí nén, hơi nước, dầu thủy lực, hóa chất lỏng hoặc khí công nghiệp. Đây là thiết bị quan trọng giúp người vận hành theo dõi áp suất thực tế trong quá trình sản xuất, từ đó kiểm soát hệ thống luôn hoạt động trong giới hạn an toàn cho phép.
Trong môi trường công nghiệp, áp suất là yếu tố có ảnh hưởng trực tiếp đến độ an toàn của thiết bị và con người. Nếu áp suất vượt quá mức cho phép mà không được phát hiện kịp thời, nguy cơ xảy ra sự cố như nổ nồi hơi, vỡ bình áp lực, rò rỉ khí nén hoặc cháy nổ hệ thống là rất lớn. Vì vậy, áp kế không chỉ là thiết bị đo lường mà còn là thiết bị an toàn bắt buộc trong nhiều hệ thống kỹ thuật.
Áp kế được lắp đặt phổ biến trên các thiết bị như:
- Nồi hơi công nghiệp
- Bình chịu áp lực
- Hệ thống khí nén
- Đường ống dẫn hơi
- Hệ thống thủy lực
- Hệ thống PCCC công nghiệp
- Máy nén khí
- Hệ thống lạnh công nghiệp
Đối với các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động, việc lắp đặt áp kế đạt chuẩn là bắt buộc theo quy định pháp luật. Đồng thời, áp kế cũng phải được kiểm định kỹ thuật an toàn định kỳ để đảm bảo độ chính xác và khả năng vận hành ổn định trong suốt quá trình sử dụng.
Theo tiêu chuẩn kỹ thuật
Áp kế sử dụng trong công nghiệp không thể lựa chọn tùy ý mà phải đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo độ chính xác đo lường cũng như an toàn vận hành của toàn hệ thống.
Một số tiêu chuẩn phổ biến thường áp dụng gồm:
- ĐLVN 263 : 2014: Áp kế điện tử – Quy trình kiểm định
- ĐLVN 08 : 2011: Áp kế kiểu lò xo – Quy trình kiểm định
- ĐLVN 288 : 2016: Áp kế chuẩn kiểu chỉ thị số và tương tự – Quy trình hiệu chuẩn
- Thông tư 07/2019/TT-BKHCN: Sửa đổi, bổ sung Thông tư 23/2013/TT-BKHCN, ban hành danh mục phương tiện đo nhóm 2 bắt buộc phải kiểm định, trong đó bao gồm áp kế.
- TCVN 8366:2010: Bình chịu áp lực – Yêu cầu về thiết kế và chế tạo
- TCVN 7972:2008 (ISO 10802:1992): Vật liệu kim loại – Đường ống bằng gang dẻo – Thử thủy tĩnh sau khi lắp đặt.
- TCVN 9441:2013 (ISO 5208:2008): Van công nghiệp – Thử áp lực cho van kim loại.
Ví dụ, áp kế lắp trên nồi hơi thường yêu cầu cấp chính xác cao hơn so với hệ thống khí nén thông thường, bởi chỉ một sai số nhỏ cũng có thể gây hậu quả nghiêm trọng về an toàn sản xuất.
Nếu doanh nghiệp lựa chọn sai cấp chính xác, sai dải đo hoặc sử dụng áp kế không phù hợp với môi chất vận hành, kết quả đo có thể bị sai lệch lớn. Điều này dẫn đến việc người vận hành đánh giá sai tình trạng áp suất thực tế, gây mất an toàn cho toàn bộ dây chuyền sản xuất.
Phân biệt các loại áp kế phổ biến
Hiện nay trên thị trường có nhiều loại áp kế khác nhau, được phân loại dựa trên nguyên lý hoạt động, công nghệ hiển thị và mục đích sử dụng. Dưới đây là những loại phổ biến nhất trong công nghiệp:
Áp kế đồng hồ cơ
Đây là loại áp kế phổ biến nhất hiện nay, sử dụng cơ cấu cơ khí để chuyển đổi áp suất thành chuyển động quay của kim chỉ thị trên mặt đồng hồ. Loại này thường sử dụng ống Bourdon – một dạng ống kim loại đàn hồi có khả năng biến dạng theo áp suất.
Ưu điểm của áp kế cơ là độ bền cao, chi phí đầu tư thấp, dễ lắp đặt, dễ bảo trì và không cần sử dụng nguồn điện. Đây là lựa chọn phổ biến trên nồi hơi, bình chịu áp lực và hệ thống khí nén công nghiệp.
Áp kế điện tử
Áp kế điện tử sử dụng cảm biến áp suất kết hợp bộ xử lý tín hiệu để hiển thị kết quả đo trên màn hình số. So với áp kế cơ, loại này có độ chính xác cao hơn, khả năng kết nối với hệ thống điều khiển tự động tốt hơn và dễ dàng tích hợp vào hệ thống giám sát từ xa.
Loại áp kế này thường được sử dụng trong nhà máy tự động hóa, hệ thống sản xuất yêu cầu kiểm soát chính xác hoặc các dây chuyền công nghệ cao.
Áp kế vi sai
Áp kế vi sai được thiết kế để đo chênh lệch áp suất giữa hai vị trí khác nhau trong cùng một hệ thống. Đây là thiết bị rất quan trọng trong các hệ thống lọc khí, hệ thống HVAC, phòng sạch và các quy trình kiểm soát áp suất chênh lệch.
Ví dụ, trong phòng sạch sản xuất dược phẩm, áp kế vi sai giúp kiểm soát chênh lệch áp suất giữa phòng sạch và môi trường bên ngoài nhằm đảm bảo tiêu chuẩn vô trùng.
Áp kế chân không
Khác với áp kế thông thường, áp kế chân không dùng để đo áp suất thấp hơn áp suất khí quyển. Thiết bị này được sử dụng phổ biến trong hệ thống lạnh công nghiệp, công nghệ chân không, ngành hóa chất và các hệ thống hút chân không chuyên dụng.
Việc sử dụng đúng loại áp kế chân không giúp đảm bảo hiệu suất vận hành của hệ thống và hạn chế các lỗi kỹ thuật phát sinh trong quá trình sản xuất.
II. Phân loại áp kế
| Phân loại | Ví dụ ứng dụng |
|---|---|
| Theo nguyên lý | Bourdon tube, màng ngăn, piston, capsule |
| Theo môi chất | Khí nén, chất lỏng, hơi bão hòa, dầu thủy lực |
| Theo cấp chính xác | Cấp 1.0 / 1.6 / 2.5 theo TCVN |
| Theo áp suất đo | Thấp áp, trung áp, cao áp |
Theo nguyên lý hoạt động
Phổ biến nhất là áp kế Bourdon tube nhờ cấu tạo đơn giản, độ bền cao và giá thành hợp lý. Ngoài ra còn có áp kế màng dùng cho môi chất ăn mòn và áp kế piston dùng cho yêu cầu độ chính xác cao.
Theo môi chất đo
Tùy vào môi chất là khí, chất lỏng hay hơi nóng mà vật liệu chế tạo áp kế sẽ khác nhau để đảm bảo độ bền và chống ăn mòn.
Theo cấp chính xác
Cấp chính xác càng nhỏ thì sai số càng thấp. Ví dụ:
- Cấp 1.0: độ chính xác cao
- Cấp 1.6: phổ biến nhất trong công nghiệp
- Cấp 2.5: dùng cho hệ thống yêu cầu cơ bản
Theo dải áp suất đo
Lựa chọn dải đo phù hợp là yếu tố quan trọng. Nếu chọn quá thấp dễ gây quá tải, nếu chọn quá cao sẽ làm giảm độ chính xác của phép đo.
III. Cấu tạo áp kế Bourdon – loại phổ biến nhất trong công nghiệp
Áp kế Bourdon là loại được sử dụng rộng rãi nhất trên nồi hơi và bình áp lực.
Cấu tạo cơ bản gồm:
- Ống Bourdon (ống đàn hồi hình cong)
- Bộ truyền động cơ khí
- Bánh răng truyền động
- Kim chỉ thị áp suất
- Mặt đồng hồ hiển thị
- Vỏ bảo vệ và mặt kính
- Chân kết nối ren
Nguyên lý hoạt động
Khi áp suất môi chất đi vào ống Bourdon, ống sẽ có xu hướng duỗi thẳng ra. Sự biến dạng này được truyền qua hệ thống bánh răng và cơ cấu truyền động, làm quay kim chỉ thị trên mặt đồng hồ để hiển thị giá trị áp suất.
Nguyên lý này giúp áp kế hoạt động ổn định, không cần nguồn điện và có độ bền rất cao trong môi trường công nghiệp.
IV. Khi nào áp kế phải kiểm định?
Áp kế không chỉ cần được lựa chọn đúng chủng loại và lắp đặt đúng kỹ thuật mà còn phải được kiểm định đúng thời hạn theo quy định pháp luật. Đây là yêu cầu bắt buộc đối với các thiết bị có liên quan đến an toàn áp suất như nồi hơi, bình chịu áp lực, hệ thống khí nén và đường ống công nghiệp.
Việc kiểm định giúp xác nhận áp kế vẫn đảm bảo độ chính xác đo lường, hoạt động ổn định và đủ điều kiện tiếp tục sử dụng. Nếu sử dụng áp kế sai số lớn hoặc đã hư hỏng mà không phát hiện kịp thời, nguy cơ xảy ra sự cố mất an toàn là rất cao.
1. Trước khi đưa vào sử dụng lần đầu
Mọi áp kế lắp trên thiết bị có yêu cầu nghiêm ngặt về an toàn lao động đều phải được kiểm định trước khi đưa vào vận hành chính thức. Đây là bước bắt buộc nhằm xác nhận thiết bị đạt yêu cầu kỹ thuật và đáp ứng tiêu chuẩn an toàn.
Việc kiểm định ban đầu giúp doanh nghiệp tránh tình trạng sử dụng áp kế sai dải đo, sai cấp chính xác hoặc thiết bị bị lỗi ngay từ khâu lắp đặt ban đầu.
2. Sau sửa chữa hoặc thay thế linh kiện
Khi áp kế được sửa chữa hoặc thay thế các bộ phận quan trọng như mặt kính, bộ truyền động, ống Bourdon, cảm biến áp suất hoặc cơ cấu hiển thị, thiết bị phải được kiểm định lại trước khi tiếp tục sử dụng.
Lý do là bất kỳ thay đổi nào liên quan đến kết cấu hoặc cơ cấu đo đều có thể ảnh hưởng trực tiếp đến độ chính xác của áp kế. Nếu không kiểm định lại, kết quả đo có thể sai lệch và gây nguy hiểm trong quá trình vận hành.
3. Theo chu kỳ kiểm định định kỳ
Thông thường, chu kỳ kiểm định áp kế dao động từ 12 đến 24 tháng tùy thuộc vào loại thiết bị, môi trường làm việc, mức độ sử dụng và quy định áp dụng tại từng doanh nghiệp.
Ví dụ:
- Hệ thống khí nén thông thường có thể kiểm định theo chu kỳ dài hơn
- Nồi hơi công nghiệp thường yêu cầu kiểm định nghiêm ngặt hơn
- Bình chịu áp lực làm việc liên tục cần kiểm tra thường xuyên hơn
- Hệ thống hơi nóng hoặc hóa chất ăn mòn có thể rút ngắn thời gian kiểm định
Riêng đối với áp kế lắp trên nồi hơi, bình chịu áp lực hoặc các hệ thống có nguy cơ cháy nổ cao, thời gian kiểm định thường ngắn hơn và yêu cầu kỹ thuật cũng nghiêm ngặt hơn rất nhiều.
Doanh nghiệp cần theo dõi tem kiểm định và hồ sơ thiết bị để tránh tình trạng sử dụng áp kế quá hạn, dễ dẫn đến vi phạm quy định an toàn lao động.
4. Sau sự cố áp suất bất thường
Nếu hệ thống xảy ra hiện tượng quá áp, tụt áp đột ngột, rung lắc mạnh, va đập cơ học hoặc các sự cố liên quan đến áp suất bất thường, áp kế cần được kiểm định ngay lập tức.
Ngay cả khi bề ngoài thiết bị không có dấu hiệu hư hỏng rõ ràng, cơ cấu đo bên trong vẫn có thể đã bị biến dạng hoặc sai lệch. Việc tiếp tục sử dụng mà không kiểm tra lại có thể dẫn đến các quyết định vận hành sai lầm và gây hậu quả nghiêm trọng.
V. Dấu hiệu áp kế hỏng cần kiểm định ngay
Rất nhiều doanh nghiệp chỉ thực hiện kiểm định theo lịch định kỳ mà bỏ qua các dấu hiệu hư hỏng thực tế trong quá trình vận hành. Đây là một trong những nguyên nhân phổ biến gây mất an toàn cho hệ thống áp lực.
Trên thực tế, áp kế có thể xuống cấp nhanh hơn dự kiến do môi trường làm việc khắc nghiệt, rung động mạnh, nhiệt độ cao hoặc tác động hóa chất. Vì vậy, việc nhận biết sớm các dấu hiệu hư hỏng là cực kỳ quan trọng.
Các dấu hiệu cảnh báo áp kế cần kiểm định ngay gồm:
- Kim đồng hồ không về số 0 khi xả áp hoàn toàn
- Số đọc dao động bất thường, không ổn định
- Kim bị giật mạnh hoặc đứng yên bất thường
- Mặt kính mờ, nứt vỡ hoặc bên trong bị hấp hơi nước
- Áp kế bị rò rỉ tại chân ren kết nối
- Đã quá hạn kiểm định theo tem kiểm định
Vì sao không nên tiếp tục sử dụng áp kế hỏng?
Nhiều người cho rằng sai số nhỏ không ảnh hưởng nhiều đến vận hành, tuy nhiên với các hệ thống áp lực như nồi hơi hoặc bình chịu áp lực, chỉ một sai lệch nhỏ cũng có thể dẫn đến hậu quả lớn như nổ thiết bị, hỏng dây chuyền sản xuất hoặc tai nạn lao động nghiêm trọng.
Ví dụ, nếu áp kế hiển thị thấp hơn áp suất thực tế, người vận hành có thể tiếp tục tăng áp mà không nhận ra hệ thống đã vượt giới hạn an toàn. Đây là tình huống cực kỳ nguy hiểm trong môi trường công nghiệp.
Khi xuất hiện bất kỳ dấu hiệu bất thường nào kể trên, doanh nghiệp cần dừng sử dụng ngay và tiến hành kiểm định kỹ thuật an toàn để đảm bảo hệ thống luôn vận hành đúng chuẩn và an toàn tuyệt đối.
VI. FAQ – Câu hỏi thường gặp về áp kế
Áp kế và đồng hồ áp suất có khác nhau không?
Thực tế đây là hai cách gọi của cùng một thiết bị. Trong công nghiệp, “áp kế” là thuật ngữ kỹ thuật chính xác hơn, còn “đồng hồ áp suất” là cách gọi phổ thông.
Cần hiệu chuẩn hay kiểm định áp kế?
Hiệu chuẩn dùng để xác định sai số đo lường, còn kiểm định là hoạt động bắt buộc theo quy định pháp luật đối với thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Với áp kế lắp trên nồi hơi và bình áp lực, kiểm định là yêu cầu bắt buộc.
Tần suất kiểm định áp kế trên nồi hơi là bao lâu?
Thông thường từ 12 tháng đến 24 tháng tùy loại thiết bị, môi trường làm việc và quy định kiểm định cụ thể. Với hệ thống có nguy cơ cao, thời gian có thể ngắn hơn.
VII. Dịch vụ kiểm định áp kế an toàn – đúng quy định
Việc kiểm định áp kế đúng thời hạn không chỉ giúp doanh nghiệp tuân thủ pháp luật mà còn trực tiếp bảo vệ con người, tài sản và toàn bộ hệ thống sản xuất.
Nếu doanh nghiệp của bạn đang vận hành nồi hơi, bình chịu áp lực, hệ thống khí nén hoặc hệ thống hơi công nghiệp, việc kiểm định áp kế là yêu cầu bắt buộc không thể bỏ qua.
Chúng tôi cung cấp dịch vụ kiểm định kỹ thuật an toàn cho áp kế, bình áp lực, nồi hơi và toàn bộ hệ thống thiết bị công nghiệp theo đúng quy định hiện hành.
Liên hệ ngay để được tư vấn kiểm định nhanh chóng, hồ sơ đầy đủ và hỗ trợ tận nơi trên toàn quốc.
